Как снять и отремонтировать впускной коллектор?

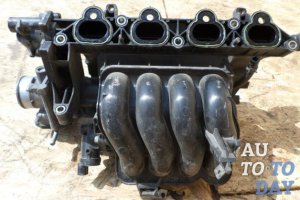

Впускной коллектор
Одним из важнейших элементов подкапотного пространства является впускной коллектор двигателя автомобиля. Его главная функция заключается в том, чтобы топливно-воздушная смесь равномерно распределялась по всем цилиндрам. Эффективность работы мотора напрямую зависит от корректной работы этого процесса. Следовательно, двигатель может достичь своей максимальной производительности только в том случае, если впускной коллектор работает правильно и отлаженно. Но, кроме основной задачи, данный элемент ещё и выполняет роль площадки для крепления других узлов автомобиля, таких как карбюратор, дроссельная заслонка и другие.
После прохождения автомобилем в среднем 60 000 км многим уже требуется ремонт впускного коллектора. В данном материале мы рассмотрим причины его поломок и разберём методы их устранения.

Впускной коллектор: для чего он нужен?

Этот элемент не стоит недооценивать, так как именно он выступает местом объединения топлива и воздуха. В результате выходит воздушно-топливная смесь необходимой консистенции. Также этот агрегат держит под контролем процесс, при котором получившаяся субстанция равномерно распределяется по всем цилиндрам. А это очень важный процесс, ведь только в этом случае производительность автомобильного двигателя будет самой высокой. Запомните: ремонтом, чисткой впускного коллектора и прочими процедурами пренебрегать нельзя.

Впускной коллектор

Кроме всего прочего, на нём располагаются некоторые элементы двигателя: инжекторный топливный агрегат или карбюратор, дроссельные заслонки. Вакуум, образуемый в коллекторе, является источником приводной силы для множества систем, таких как стеклоочистители, круиз-контроль, усилитель тормозов и прочие. Если из строя выйдет хотя бы одна система, значит, скорее всего, потребуется снять впускной коллектор.

Когда коллектор нужно ремонтировать?

Итак, вы узнали, для чего в автомобиле нужен впускной коллектор, теперь перейдём к сути. Почему же он выходит из строя? Частой неисправностью, случающейся с впускным коллектором, является попадание в него масла. Основным признаком, указывающим на это, является повышенный расход смазочного материала. Порой он превышает один литр на тысячу километров. В пластиковых элементах агрегата может происходить отслоение трубки от завихрителя, в результате чего возникает характерный звук при движении в виде треска и шума. Данная поломка вполне устранима своими усилиями.

Впускной коллектор может подсасывать лишний воздух, что пагубно отразится на мощности силового агрегата. К тому же может появиться посторонний шум, который похож на выдувание, как из пылесоса, или, наоборот, подсасывание.

Впускной коллектор
Для измерения абсолютного давления в агрегате используется специальный датчик, также отвечающий за оптимизацию процесса образования воздушно-топливной смеси. В случае выхода его из строя электронный блок управления перейдёт в аварийный режим. Может произойти даже так, что мотор даже и не запустится. Хоть современные датчики давления во впускном коллекторе и достаточно надёжны, всё же они могут выходить из строя.

Это были основные признаки неисправности впускного коллектора. Пора переходить к их устранению.

Снятие, ремонт и установка впускного коллектора

Для проведения ремонтных работ во впускном коллекторе вам в первую очередь нужно его снять. Конечно, случается и так, что можно обойтись без этого, но данные манипуляции, как правило, временные. Например, если вам нужно устранить подсос воздуха, замазав герметиком соединения коллектора.
На самом деле, демонтаж данного агрегата из-под капота машины не отнимет у вас много времени.

Как снять впускной коллектор?

Найдите топливный насос и снимите с него предохранитель. Запустите двигатель. Давление в системе упадёт, и двигатель понемногу начнёт глохнуть.
Снятие впускного коллектора
После отключите аккумуляторную батарею и снимите с силового агрегата пластиковый кожух. Далее уберите патрубки воздушного фильтра и демонтируйте его. Отвинтите дроссельный узел, не делая ничего с крепежом заслонки. Вот вы и у коллектора.
Далее можно приступать непосредственно к ремонту впускного коллектора.

Снимаем впускной коллектор

Ремонт коллектора

В том случае, если произошло отслоение квадратной трубки, в коллекторе необходимо просверлить пару отверстий сверлом диаметром 4 мм. Сделайте так, чтобы через них можно было достать трубку. Вкрутите в отверстия саморезы таким образом, чтобы зафиксировать её.

При проведении ремонта коллектора, с клапаном и заслонками порой возникают некоторые трудности. Если что-то из них повреждено, отдельно их не заменить, поэтому придётся ставить полностью новый агрегат.
Обязательно проверьте, в каком состоянии находится датчик. Для его замены не потребуется много усилий. Он удобно вмонтирован, и его снятие и установка проходят достаточно быстро.

Установка коллектора

Монтаж нового коллектора осуществляется в порядке, обратном снятию. Только вам необходимо учитывать некоторые моменты его монтажа. Во-первых, процедура монтажа зависит от того, с какой целью вы снимали впускной коллектор: чтобы его поменять или добраться до каких-то других деталей? На снятом коллекторе имеются уплотнительные кольца (прокладки).

Установка коллектора
Снимаются они очень легко, но этого без причины делать не рекомендуется, если у вас нет новых. Вы их можете порвать, приложив больше усилий, чем это необходимо. Конечно, при демонтаже коллектора их всегда рекомендуется менять, но если таковой возможности нет, то проведите их визуальную диагностику, не снимая. Если вы обнаружите следы каких-либо дефектов, тогда их безоговорочно следует менять на новые.

Устанавливая коллектор на место, возьмите газеты, скомкайте их и заткните ими отверстия коллектора, только не протолкните их внутрь. Далее возьмите щётку, которая не повредит металл, и прочистите посадочные места уплотнительных прокладок. Это необходимо, так как по прошествии времени кусочки прокладок прилипают к кромкам, а это недопустимо.

Важно! Не берите щётки, имеющие металлическую ветошь. Они должны быть чистые и лишённые шероховатостей.

Как предотвратить ремонт: профилактические действия

Впускной коллектор
Если своевременно и систематически выполнять чистку впускного коллектора и заменять его прокладки, можно предотвратить возможные неполадки, которые могут плохо сказаться на работе силового агрегата. В целом такая профилактика способна улучшить технические характеристики транспортного средства. Если вам хорошо знакомо устройство впускного коллектора, тогда можно смело приступать к работе.
Что делать, если во впускном коллекторе слышится стук? Во-первых, это значит, что он засорился. Для восстановления нормального функционирования агрегата следует сделать следующее:

1. Завезти автомобиль на подъёмник.

2. Снять болт коллектора, на котором он крепится к раме.

3. Снять дроссельную заслонку.

4. Убрать датчики и трубки.

5. Открутить болты, которые крепят деталь к силовому агрегату.

6. Демонтировать впускной коллектор.

7. Снять крышку.

8. Так как элемент состоит из двух частей, нужно снять болты и разъединить части агрегата. Поместите их в подходящую ёмкость с раствором «уайт спирит» и щёткой аккуратно удалите все загрязнения.

9. Перед сборкой все части конструкции, которые стыкуются между собой, промажьте герметиком.

На этом этапе чистка коллектора завершается. Вам остаётся только установить всё обратно. При этом не помешает поменять прокладки и почистить дроссельную заслонку. Также не забудьте установить на место датчики.

Интересно! Около полутора лет назад в одном из дилерских автомобильных центров Китая один мужчина внёс первоначальный взнос за автомобиль «мелкой наличностью». Когда он выразил своё пожелание, работники салона и предположить не могли, что это три мешка монет весом в полтора центнера.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

снятие впускного коллектора Honda Civic

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.08.2019

Случайная статья узнай что то новое

Что даст замена впускного коллектора

Замена впускного коллектора на D14A3 или D14A4 это первый серьезный шаг для тюнинга Honda Civic двигателя. Результат установки впускного коллектора это не более 10 лс, звучит скудно, но на 90 и 75 сильных двигателях это довольно весомо. Еще один результат замены впускного коллектора — немного рычащий звук. Немного агрессивный, но довольно приятный на слух. Поверьте, вам это понравится. Перед началом работы, к тому же, советую, прочитать всю статью целиком, станет немного просто понять какую работу у вас под капотом необходимо провести, какие составляющие нужны. При умелом подходе, впускной коллектор меняется минут за 40, в одиночку без домкратного сервисного подъемника, лично я холодной осенью остался без машины на неделю. Было много вопросов, так как я был одним из первопроходцев, но я установил впускной коллектор. Позже уже было проще и быстрей работать с этой частью.
Список необходимых составляющих и комплектующих ниже на странице этой статьи. Настоятельно советую, посмотрите статью инструменты для ремонта, а так же полезные советы хондаводу.

Под капотом Honda Civic с замененным впускным коллектором D16Z6

Необходимые детали и инструменты

  • Ключи на 10, 12, 17, 19, 22.
  • Головки на 10, 12.
  • Вороток и удлинитель.
  • WD-40.
  • Пассатижи (достаточно широкие).
  • Шлицевая и крестовая отвертки.

По желанию или наличию

  • Садовый шланг.
  • Емкость в пару литров объема.
  • Перчатки резиновые.
  • Нож.

Вообще советую посмотреть полный список>запчастей, которые могут вам помоч в гараже и в ремонте.

Снятие впускного коллектора

Глушим мотор, ждем пока остынет до 40-50 C. Снимаем клеммы с аккумулятора. Снимаем пластиковый кожух фильтра, это пару защелок. Снимаем воздушный фильтр, снимаем пластиковую трубу, идущую к впускному коллектору. Остается нижняя часть пластикового кожуха с воткнутым в него датчиком температуры IAT. Отключаем моторную косу. Это 4 форсунки, датчик EGR — черный датчик с бочонком клапаном, располагается слева от дроссельной заслонки, датчик температуры IAT — воткнут в пластиковый кожух. Также не забудьте отключить голубоватый разъем ХХ клапана RACV на нижней части дроссельной заслонки, и 2 практически одинаковых на вид черных коннектора — TPS и MAP. Очень рекомендую отметить, какой из коннекторов приходит на датчики дроссельной заслонки. При сборке бывали случаи спутывания коннектора датчика MAP с датчиком TPS, посмотрите в статье что есть что, либо посмотрите как старая проводка ложилась раньше.

Снятие кожуха фильтра впускного коллектора на Honda Civic D14A4

Охлаждающая жидкость

Пока машина не совсем остыла, и открыт большой круг циркуляции ОЖ — сливаем охлаждающую жидкость. Для начала подставьте емкость около 4х литров под радиатор, там вы найдете белый пластиковый кран, откройте его и крышку радиатора для поступления воздуха в систему. Вы также, наверное, заметили, что от впуска, толстым шлангом похожим на букву U (повернутую на 90 градусов), к ГБЦ идет тракт подачи охлаждающей жидкости. Если мотор остыл, приоткройте пробку радиатора, чтобы сбросить давление. Пассатижами отодвиньте хомуты на шланге, примерно на 7 см от конца шланга. Сразу предупрежу, что жидкость выльется в любом случае, она ядовита, старайтесь после проделанной процедуры помыть руки, и тем более, не пробовать на вкус и не соприкасаться с глазами. Итак, вы отодвинули хомуты шланга, сбросили давление в системе, открыв пробку. Для уменьшения потерь жидкости, и разливания ее на двигатель, я снимал нижнюю часть, что идет на термостат, и конец черного шланга засовывал в емкость для слива. После этого, я подсоединял к нижней части, где термостат, садовый шланг, конец которого я опускал в ту же емкость. После того как жидкость выльется, я дополнительно нажимал на верхний толстый шланг, идущий от радиатора к ГБЦ. На дроссельную заслонку также приходят два шланга, в них тоже течет охлаждающая жидкость, отсоедините эти шланги, и отсоедините дроссельную заслонку от впускного коллектора.

Шланг соединяющий ГБЦ и впускной коллектор похожий на букву U

Крепеж впускного коллектора

Впускной коллектор крепится на 7 шпинделях выходящих из ГБЦ. Также есть держатель впуска, который сразу можно не обнаружить. Я указал его на рисунке, также показаны два болта, которыми соединяется данный крепеж.

Крепление впускного коллектора D14A4

На этом первая часть закончена, еще раз прошу делать все аккуратно, я расписал довольно детально, на самом деле здесь все просто, слить ОЖ, слить бензин, отсоединить вакуум, отсоединить около 15 болтов и гаек, снять все электрические разъемы и вот впускной коллектор уже у вас в руках. Главное аккуратность.

Система подачи бензина к форсункам

Я понимаю, что говорю это немного поздно, но я все-таки рассчитываю, что вы сначала прочтете этот текст несколько раз, а потом приступите к работе. Итак, бензин. Задача, нужно отсоединить форсунки, топливную рейку и топливный шланг. Если вы будете снимать как есть, то выльется достаточный объем топлива. Запах, пары. Бензин вообще вещь неприятная и опасная. Для того, чтобы свести потерю жидкости к минимуму, перед самым началом работы, пока не скинули клеммы, проведите следующие операции.

  • откройте лючок бензобака и его пробку.
  • вставьте ключ в зажигание, поверните, чтобы зажглись лампы.
  • дождитесь, пока прогудит топливным насос.
  • вытащите ключ.
  • под задним сиденьем, откройте крестовой отверткой крышку кожуха бензонасоса.
  • отключите разъемы от насоса.
  • попробуйте пару раз завестись.

Цель работы, сбросить давление в топливной системе, и сжечь топливо в форсунках и топливном фильтре, чтобы при снятии форсунок и шланга топлива было меньше. Или вообще не было. Далее приступаем ко всей работе, для снятия топливного шланга с топливного фильтра используйте два ключа. Скорее всего, откручивание пойдет туго, воспользуйтесь WD-40. Осторожно откручивайте болт, на нем располагаются специальные шайбы, которые не следует терять.

Воспользуйтесь двумя ключами для отсоединения топливного шланга.
Также виден шланг для слива охлаждающей жидкости

С помощью воротка и головки на 12 открутите топливную рейку, отсоедините шланг клапана сброса давления (он слева на рейке) и вытащите рейку вместе с форсунками, старайтесь не вытаскивать форсунки из рейки, так как в них может содержаться бензин, вытащите их вне моторного отсека.

Шланги на впускном коллекторе

Тут все проще, все шланги являются вакуумными, из них ничего не течет, можете смело отсоединять их. Для собственного спокойствия можете их маркировать для себя. Единственное что нужно аккуратно сделать, это снять вакуумные шланги с датчиков EGR черного цвета, (он слева от впуска с цилиндрическим клапаном). Посадочные места под шланги, у него сделаны недостаточно крепко в Honda Civic до 1999 года, и бывает, они отламываются.

Пора ставить все обратно

Сняли впуск? Давайте установим впускной коллектор CRX. по очень подромной инструкии! А если уже поменяли то пора продолжить. Пора установить VTEC.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Как снять впускной коллектор на ваз 2112 16 клапанов

Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

  • Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

  • Отключаем трос привода дросселя от впускного коллектора.
  • Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.

Сняли провода и катушку

  • Разъединяем провода датчика положения распределительного вала.
  • Отключаем жгут проводов от клапана продува абсорбера.
  • Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

Открутив хомут, отключаем трубку вакуумного усилителя тормозов

  • Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.

Откручиваем хомут трубки вентиляции картерных газовОткрутив хомут вытягиваем трубку с посадочного места

  • Откручиваем саморез крепления направляющей трубки указателя уровня масла.

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

  • Вынимаем щуп вместе с направляющей трубкой.

Демонтируем щуп

  • При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

Откручиваем катушки зажигания и ресивер

  • Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
  • Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

Откручиваем болты крепления коллектора к головке блока

  • Сдвигаем вперед и вынимаем коллектор.

Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.vazzz.ru

Снятие впускного коллектора ВАЗ-2112 16 клапанов: фото, видео

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

  1. Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

    Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

  2. Отключаем трос привода дросселя от впускного коллектора.
  3. Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.

    Сняли провода и катушку

  4. Разъединяем провода датчика положения распределительного вала.
  5. Отключаем жгут проводов от клапана продува абсорбера.
  6. Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

    Открутив хомут, отключаем трубку вакуумного усилителя тормозов

  7. Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.


    Откручиваем хомут трубки вентиляции картерных газов


    Открутив хомут вытягиваем трубку с посадочного места

  8. Откручиваем саморез крепления направляющей трубки указателя уровня масла.

    При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

  9. Вынимаем щуп вместе с направляющей трубкой.

    Демонтируем щуп

  10. При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

    Откручиваем катушки зажигания и ресивер

  11. Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
  12. Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

    Откручиваем болты крепления коллектора к головке блока

  13. Сдвигаем вперед и вынимаем коллектор.

    Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

carfrance.ru

чистка, особенности конструкции впускной системы и устранение причин неисправности

Впускной коллектор на любом двигателе играет очень важную роль. Он подает смесь топлива с воздухом к ГБЦ (головка блока цилиндров), откуда она затем попадает в цилиндры. Чем выше мощность двигателя и чем выше его максимальные обороты, тем больше смеси должно пройти по впускному коллектору. Со временем эта деталь подвергается загрязнениям и негативно влияет на работу мотора. Чистка впускного коллектора позволит избежать проблем.

Как коллектор может влиять на работу мотора?

Когда двигатель функционирует на оборотах, близких к максимальным при полностью выжатой педали акселератора, то воздух внутри перемещается практически со скоростью звука. На такой скорости любые повороты и бугорки могут стать серьезным препятствием – увеличивается сопротивление воздушному потоку. В цилиндры поступает меньший объем воздуха и мощность падает. Топливная смесь из-за этого может становиться слишком бедной. Скорость сгорания ее во много раз выше, чем у обычной смеси с нормальной стехиометрией. Поэтому бедная смесь взрывается. Это приводит к серьезным повреждениям клапанов, деталей поршневой группы и других элементов двигателя.

Чистка впускного коллектора поможет убрать эти препятствия, и воздушный поток будет двигаться так, как это рассчитали инженеры. Смесь не будет обедняться, а клапана не прогорят.

Какие нагрузки испытывает коллектор?

Хоть выхлопные газы и удаляются из камеры сгорания через выпуск, температуры на впуске даже на половине мощности двигателя значительно выше, чем 100 градусов по Цельсию. В процессе работы мотора могут возникать вибрации, которые не самым лучшим образом влияют на состояние впускного коллектора. Для изготовления этой детали автопроизводители применяют такие материалы, как чугун, алюминий, сталь и пластик.

Различия коллекторов по типу мотора

Главное отличие впускных коллекторов на дизельных силовых агрегатах в том, что по нему движется только воздух. На бензиновом же двигателе все немного иначе. В карбюраторном моторе в коллекторе будет уже готовая топливная смесь. Если двигатель инжекторный, то смесь образуется непосредственно внутри него.

На карбюраторных и дизельных двигателях впуск представляет собой просто систему из труб, внутри которых минимальное аэродинамическое сопротивление. В инжекторном моторе впускной коллектор создан по аналогии с трубкой Вентури. Это обыкновенный распылитель, где воздушный поток уносит за собой жидкость и затем распыляет ее. За счет этого удалось достигнуть лучшего распыления и смешивания воздушно-топливной смеси, нежели непосредственный впрыск жидкого бензина в камеру сгорания.

Типичные проблемы

Среди типичных неисправностей этого элемента двигателя можно выделить потерю герметичности прокладок коллектора, загрязнение внутренних стенок смолой и нагаром. Также возможно наличие ступеньки между коллектором и воздушным фильтром или ГБЦ, излишний нагрев от выпускного коллектора.

Прокладки

Они имеют свойство терять свою герметичность, если двигатель перегревался. Также это происходит при ослабевании крепежных гаек.

Можно легко проверить прокладки на герметичность. Для этого нужно при работе мотора на холостых оборотах прикрыть 10 процентов воздуховода воздушного фильтра. Если обороты двигателя не снизились, то имеется подсос воздуха. Если обороты, наоборот, поднялись, то можно говорить, что одна или несколько прокладок полностью вышли из строя и их нужно менять.

Нагар

Смолы и нагар образуются на бензиновых двигателях при движении на низких оборотах. В таком режиме мотор потребляет минимальное количество воздуха. Скорость его движения тоже незначительная. Часть топлива оседает на стенках внутри коллектора. Затем летучие вещества испаряются, а смола остается и закокосовывается. В итоге на стенках образуются наросты, увеличивающие аэродинамическое сопротивление движению воздуха. Решается данная проблема чисткой впускного коллектора. Снятую деталь очищают особыми химическими составами, а также механически – специальными ершиками.

Почему нужно чистить дизельный впуск от сажи?

Среди причин загрязнения воздуха на территории стран бывшего СНГ одна из самых главных – низкое качество горючего, его заниженное цетановое число и дополнительные примеси. Все это влечет за собой усиленное образование нагара и кокса. Не нужно забывать, что для снижения токсичности выхлопных газов современные дизельные моторы оснащены клапаном EGR.

Когда нагрузка на двигатель небольшая, через данный клапан часть продуктов сгорания попадет во впускной тракт и смешивается с воздухом, подающимся в камеры сгорания. Около 15 процентов отработанных газов содержится в общей массе топливно-воздушной смеси. Так как в выхлопе отсутствует кислород, время горения смеси замедляется, а вместе с этим снижается температура горения. Это ведет к снижению в составе выхлопа оксида азота.

Кроме экологических функций, система рециркуляции снижает риск детонации при работе дизеля на бедной смеси. Отключается данная система тогда, когда двигатель работает на высокой постоянной нагрузке.

Клапан ЕГР установлен не только на дизелях. Владельцы BMW часто сталкиваются с проблемами – датчик в коллекторе покрывается грязью и работает неправильно. Но практика показывает, что чистка впускного коллектора «БМВ Х5 Н57» помогает решить вопрос.

Во впуске образуется не только сажа, но и маслянистая грязь, так как коллектор загрязняется еще и продуктами из вентиляции картера. Так, эта грязь активно загрязняет весь коллектор, в том числе и клапан ЕГР. Если последний будет подвисать или полностью заклинит, весь объем выхлопных газов может пойти во впуск.

Очистка дизельного впуска

Когда причины загрязнений ясны, следует узнать, как выполнять чистку впускного коллектора дизеля. Можно выполнить данную операцию двумя способами – физическим удалением грязи и сажи с полным разбором коллектора или же воспользоваться технологиями очистки без необходимости разбора ДВС.

Очистка без снятия коллектора

Большинство владельцев, которые привыкли обслуживать свой автомобиль самостоятельно, применяют чистку впускного коллектора без снятия. Для этого используют специальные очистители впускного тракта для дизельных двигателей. Жидкость разрабатывалась так, чтобы эффективно бороться с маслянистыми отложениями, грязью и сажей.

Чтобы таким образом очистить впускной коллектор, нужно подать средство под давлением через специальную установку с компрессором. Это позволит полностью очистить весь коллектор. Также отложения убираются и на впускных клапанах.

Чистка на «БМВ Х5 Н57»

Чистка впускного коллектора на «БМВ Х5 Н57» осуществляется следующим образом. Установка соединяется с впускной системой, затем двигатель запускают и оставляют его работать в течение двух часов. Когда процедура закончится, двигатель будет работать стабильнее, снизится расход топлива. Мотор перестанет дымить, вернется мощность и приемистость.

Очистка ДАД

Датчик абсолютного давления (ДАД) в некоторых моделях авто влияет на УОЗ. На основании его показаний блок управления зажиганием регулирует угол опережения. Если датчик загрязнен, он либо не будет функционировать вовсе, либо будет выдавать неверные показания.

Чистка датчика давления во впускном коллекторе выполняется довольно просто. Нужно демонтировать и отмыть его с применением уайт-спирита, используя жесткую зубную щетку. Затем можно устанавливать элемент обратно.

Чистка со снятием

Если в процессе работы двигателя слышатся характерные стуки из впускного коллектора, то это говорит о том, что в коллекторе грязь. Для восстановления нормальной работы необходимо выполнить очистку. Давайте посмотрим, как это делается на примере чистки впускного коллектора «Астры».

Первым делом автомобиль поднимают на подъемнике. Затем откручивают болт коллектора, который крепит его к рампе. Снимают дроссельную заслонку, убирают датчики и патрубки. Теперь отворачивают болты, крепящие коллектор к двигателю, и демонтируют его. Снимают крышку.

Коллектор представляет собой две части – чтобы их разделить, откручивают болты и разъединяют сборку. Чистка осуществляется в ведре с уайт-спиритом. Грязь убирается щеткой механически. Те части, которые будут примыкать друг к другу, смазывают. Пока коллектор снят, можно выполнить заодно чистку заслонок впускного коллектора, а также заменить прокладки.

Заключение

Итак, мы выяснили, что собой представляет данная процедура. Если мотор троит, работает нестабильно, если обороты постоянно скачут, то стоит попробовать очистить впускной коллектор и только потом решаться на более дорогой ремонт, если очистка не помогла.

fb.ru

Как снять выпускной коллектор — снимаем выпускной коллектор



Многие владельцы автомобилей ВАЗ ремонтируют и обслуживают свои транспортные средства самостоятельно. Одной из часто встречающихся проблем при эксплуатации автомобиля в тяжелых режимах является прогар прокладки между выпускным коллектором и головой блока цилиндров, засор катализатора, отложение продуктов горения на стенках системы выпуска. Все эти проблемы отрицательно сказываются на отводе отработанных газов из камеры сгорания. Отвод газов из камеры сгорания является важным моментом, обратное их попадание в камеру снижает качество топливно-воздушной смеси, а значит, будет наблюдаться снижение мощности автомобиля. Кроме того, при прогаре прокладки горящие газы будут вырываться в подкапотное пространство, что может вызвать пожар в моторном отсеке. Звук при такой работе будет довольно громким и раздражающим окружающих.

Устранение всех вышеперечисленных неисправностей будет связано с разбором системы удаления отработанных газов. Как снять выпускной коллектор и возможно ли это сделать в гаражных условиях без обращения в сервис, интересует многих владельцев ВАЗ Приора, не сталкивавшихся с подобными работами.

Замена выпускного коллектора своими руками потребует выполнения работ по снятию дополнительных элементов, после чего уже можно будет добраться до крепежных элементов системы выпуска. Если ремонтные работы не связаны с прогаром прокладки, то ее все равно необходимо заменить на новую.

Инструменты

Для работ потребуется следующий инструмент:

  • ключ рожковый или накидной на 8, 10, 13.
  • головка глубокая на 13.
  • кардан и удлинитель для головки.
  • трещотка.
  • шлицевая отвертка.
  • жидкость WD.

Работу по снятию выпускного коллектора следует проводить на остывшем двигателе во избежание получения ожогов. Автомобиль необходимо поставить над ямой, чтобы был свободный доступ к моторному отсеку снизу. Для безопасности работ снимают клемму аккумулятора.

Отсоединяем воздушный патрубок

Выпускной коллектор удобнее снимать сверху. Для этого необходимо снять узлы и детали, препятствующие свободному доступу к нему:

  1. Сверху двигатель защищает экран. Для его снятия необходимо сначала отжать фиксатор колодки проводов, который крепит их к клапану продувки адсорбера. С помощью отвертки поддевается клапан вместе со шлангами и отводится в сторону. Откручивается масляная крышка. Защитный кожух снимается движением вверх из фиксаторов.
  2. Отсоединяем воздушный патрубок. Он легко снимается после ослабления хомутов и отсоединения шланга вентиляции картерных газов.
  3. Отсоединяем трубу дополнительного глушителя от катколлектора. Эту работу необходимо проводить под автомобилем. Отверткой отгибаются края пластин для доступа к гайкам крепления трубы. Используя головку на 13 с удлинителем, откручиваются три гайки. Снимается термоэкран коллектора. Нижняя гайка хомута, соединяющего основную и дополнительную трубы глушителя, ослабляется, а верхняя полностью откручивается. Хомут полностью снимается и дополнительный и основной глушители разъединяются. Не забываем извлечь резиновый уплотнитель. Фланец трубы дополнительного глушителя и уплотнительная прокладка сдергивается со шпилек катколлектора.
  4. Отсоединяем модуль зажигания. С помощью ключа откручиваются гайки крепления модуля. Перед снятием модуля необходимо отсоединить высоковольтные провода и колодки проводов.
  5. Отсоединяем колодки проводов от датчика концентрации кислорода и управляющего датчика. Отжимаем усики держателей проводов для датчиков и отсоединяем провода с теплозащитного щита рулевого механизма.
  6. Снимаем дроссельный узел. Для этого понадобятся пробки для заглушки шлангов, из которых может вытечь охлаждающая жидкость. Отжимаем фиксаторы датчика положения дроссельной заслонки и регулятора холостого хода. Ослабляем крепления хомутов на шлангах, идущих к дроссельному узлу, и снимаем их. Отсоединяем трос привода дроссельной заслонки и отворачиваем два болта крепления узла к шпилькам впускного коллектора.
  7. Снимаем впускной коллектор. Для этого отсоединяем жгуты проводов катушки зажигания, форсунок. Откручиваем передний и задний кронштейны. Ослабляем хомуты патрубков системы вентиляции картера и отсоединяем шланги. Откручиваем крепление кронштейна направляющей указателя масла и снимаем его. Откручиваем гайки и болты крепления входного коллектора и снимаем его.
  8. Снимаем теплоизоляционный щиток рулевого механизма, предварительно открутив три гайки.
  9. Снимаем выпускной коллектор. Сначала отсоединяем кронштейн подводящей трубы водяного насоса, открутив две гайки крепления. Выворачиваем болты крепления катколлектора к кронштейну его крепления. Откручиваем восемь гаек крепления коллектора к головке блока цилиндров. Коллектор снимается сдергиваем со шпилек.

Затем следует отсоединить дополнительный глушитель от катколлектора

Теперь датчики концентрации кислорода

Снимаем кронштейн выпускного коллектора

Снятие катколлектор

Демонтируем выпускной коллектор

Читайте другие наши статьи:

Замена прокладки головки блока цилиндров

Видео

Смотрите, как снимается выпускной коллектор на ВАЗ 2110:

auto-wiki.ru

Как снять впускной коллектор двигатель AFT, автомобиль Volkswagen polo

На фольксвагеновских автофорумах частенько спрашивают как снять впускной коллектор на AFT двигателях. Уж очень страшно выглядит эта бандура на наших машинка.
Итак дано: Автомобиль Volkswagen Polo Classic. 98 года рождения.
Двигатель AFT, на фото. Вот эта железная хреновина с надписью 1.6 как раз и есть впускной коллектор. Многие пытаясь выкрутить свечи не знают как его снять.
Сделаю небольшое отступление и скажу, что свечи можно выкрутить и не снимая этот коллектор. В этом двигателе свечи стоят под углом так, что спокойно выкручиваются с удлинителем, в каком то посте я это покажу, и даже высоковольтные провода можно поменять не снимая эту хреновену.
Но пост не об этом.
И так инструкция:

Для начала инструмент:
Чтоб снять с двигателя AFT впускной коллектор вам потребуется…

Чтоб снять с двигателя AFT впускной коллектор вам потребуется…
шестигранник: один на 5, для снятия дроссельной заслонки (хотя ее можно и не снимать, но лучше это сделать, так как полезно ее почистить от грязи)
щестигранник на 6, как раз для выкручивания болтов впускного коллектора
головка на 13 (можно клучем на 13, но ей будет очень не удобно откручивать.
Плоскогубцы, желательно побольше.

Так же удобно иметь трещетку, удлинитель, вороточек.

И так одеваем перчатки и начинаем отсоединять воздуховод, плоскогубцами разжимаем жажимы и выдергиваем эту пластиковую хрень.
После…. мля, ну короче смотрите фотку, я тут расписал в какой последовательности я все снимал. Может быть в инструкиции написано чуть по другому. Но у меня получилось и так.

В общем вытаскиваем все что вытаскивается и выдергиваем все что выдергивается. С права на коллекторе шланг и два коннектора тоже отсоединяются.

Далее, шестигранником на «6» откручиваются 5 болтов (на фото я их уже выкрутил), на внешней стороне впускного коллектора и…

Еще один ( на фотке его уже нет) шестигранник на «6»,  у меня на машине был один болтик, хотя на фото видно, что отверстия сделаны под 2 болта, возможно у вас их будет 2.
Так же снизу, под коллектором есть еще не очень удобный болтик, это обычный болт на 13. Лучше выкручивается головкой.

Фото этого хитрого болтика на 13

Вот собственно он.

После того, как вы все болтики выкрутили, коллектор снимается очень легко, да и сам он легкий.
На фото ниже мотор AFT со снятым впускным коллектором.
На форумах некоторые «умники» советуют сразу покупать прокладки (одну для дроссельной заслонки и одну на коллектор, ее видно на фото), но я от себя скажу, и советы мастеров в автомастерских. ПРОКЛАДКИ ЭТИ МЕНЯТЬ НЕ НАДО. Через дроссельную заслонку проходит только воздух. И так же прокладка на коллекторе тоже никаких нагрузок не испытывает. И практически не повреждаются.
У меня на двиге прокладка не менялась никогда (ни одна, ни вторая)  и хоть я и прикупил новую, я все же оставил старую на месте. Послушав после на заведенном двигателе, «подсасываний» я не услышал.

zadumchiwiy-bob.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
