Заслонка для вентиляции: назначение, виды и настройка

Важную роль в системе вентиляции частного дома или квартиры выполняет заслонка для вентиляции или воздушный клапан. Если вентиляция работает неправильно, некоторые помещения будут получать недостаточный объем свежего воздуха, другие, напротив – его избыток. Кроме того, часть воздушного потока из вентиляционной шахты может проникать обратно в помещение, неся с собой массу неприятных ароматов. Заслонка регулирует поток воздуха вовнутрь и наружу, не допуская обратной тяги.

Содержание статьи

Назначение вентиляционных заслонок

Особенно характерна такая проблема для кухонных помещений, санузлов и ванных комнат. Здесь не обойтись без особых элементов конструкции – вентиляционных заслонок.

Помимо устранения обратной тяги, заслонка может решить еще ряд сопутствующих проблем:

  • Устранит сквозняки.
  • Воспрепятствует проникновению из вентиляционной шахты насекомых.
  • Уменьшит концентрацию пыли.

Еще одна важная функция вентиляционных заслонок – обеспечение противопожарной защиты, препятствуя распространению открытого огня и продуктов горения по каналам вентиляционной системы.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратите внимание! Поворачивать лопасть на угол больше 90° не имеет смысла. В этом случае пропускная способность канала начинает уменьшаться.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

  • Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку.

    Противопожарный клапан

  • Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.
  • Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой».

    Обратный клапан

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

  • С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
  • С электроприводом
    . Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
  • С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

  • Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
  • Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Обратите внимание! Удобно приобретать заслонку одновременно с вытяжкой. Это позволит подобрать элементы, наилучшим образом подходящие по габаритам.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

  • 0 – плотность не требуется.
  • 1-3 – регулировочные заслонки с нарастающим показателем плотности.
  • 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

  • Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
  • В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
  • Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
  • Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Обратите внимание! Если на каком-либо участке вентиляционной сети возможность регулировки посредством заслонок невозможна, допускается монтаж в воздуховоде стальной диафрагмы, создающей постоянное сопротивление потоку.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

topventilyaciya.ru

Вентиляционная заслонка: назначение, особенности — Учебник сантехника

Заслонки для вентиляции, либо дроссель-клапана предназначены для распределения и регулировки воздушных потоков в вентиляционных каналах. Это один из управления и основных способов настройки системой в целом и отдельными ее частями. Мы поведаем об особенностях и устройстве дроссель-клапанов.

На фото – круглый дроссель-клапан для регулировки потоков воздуха в канале.

Дроссельные клапана для вентиляционных каналов

Устройство

Шиберная заслонка для вентиляции с сервоприводом.

Воздушная заслонка для вентиляции является рамой , повторяющую форму сечения канала, на которой установлена лопатка либо система лопастей. Лопасти либо лопатка закреплены на поворотной оси, вращение которой снабжает плавную регулировку положения последних (просматривайте кроме этого статью «Вентиляционный клапан для пластиковых окон – залог здорового микроклимата в доме»).

Сама ось выходит одним концом через корпус наружу, где расположена рукоятка управления либо электрический/пневматический привод. Рама может встраиваться в канал как фасонная часть либо накладываться наподобие решетки. Соединения смогут быть фланцевые, бандажные и ниппельные.

Поворот оси осуществляется с помощью сервопривода.

Поворот оси снабжает затворение либо открытие канала, регулируя, так, его пропускную свойство. В крайнем закрытом положении лопатка расположена параллельно плоскости сечения воздуховода, в крайнем открытом – фактически перпендикулярно.

Обратите внимание! Осуществлять поворот оси более, чем на 90 градусов, никакого смысла нет, поскольку в этом случае при сохранении направления вращения итог начнет изменяться на противоположный.

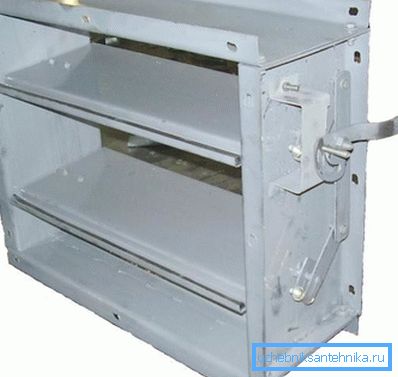

Механика многолопастной заслонки.

При системы лопастей, в то время, когда канал перекрывает не одна лопатка, а конструкция наподобие жалюзи, поворотная ось не одна, а столько, сколько лопастей. Все эти оси кроме этого выводятся наружу одним концом, где соединяются неспециализированной тягой, влияя на которую возможно развернуть сходу все лопасти на однообразный угол.

Разновидности

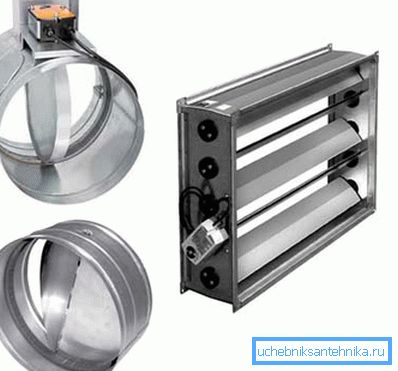

Существуют различные модификации клапанов.

Классификация клапанов производится по нескольким параметрам: назначению, форме, основным привода функциям и характеру управления.

По назначению все заслонки возможно поделить на такие группы:

  • Воздушные клапана. Предназначены для регулировки перемещения воздушных весов без примесей огнеопасных газов, дыма и аэрозольных взвесей при температуре до 80 градусов. Большое давление в канале – 1500 Па. Употребляются в системах вентиляции складов, овощехранилищ и других хозяйственных объектов;
  • Противопожарные. Бывают двух видов – огнезадерживающие и дымовые, наряду с этим первые в большинстве случаев н
